최대 150M까지 고해상도 (UXGA:1600*1200)로 전송할 수 있는 제품입니다.단자 분리형 제품으로 매립공사에 적합 합니다.
DVI 광 케이블(DVI-OLC-XXX) 는 컴퓨터의 디지털영상(DVI) 신호를 광신호로 변환하여 LCD MONITOR , 프로젝터, PDP, HDTV 등을 노이즈(NOISE)없이 최대 1000M까지 고해상도 (WUXGA:1920*1200) 로 전송할 수 있는 제품입니다 .
특히 이 제품은 송,수신 모듈과 광케이블의 분리가 가능하기 때문에 케이블 설치공사가 간편한 제품입니다. |
|
 |
|
 |
|
|
 Feature(특징) |
|
| • |
광 전송에 의한 초고속 , 원거리 (1000M) Digital 그래픽 신호 전송 |
| • |
DVI(DIGITAL VISUAL INTERFACE)1.0 표준에 의한 완벽한 호환성 |
| • |
다양한 해상도 지원 : VGA ~ WUXGA , 480 i/p~1080 i/p |
| • |
EMI/EMC( 전자파 ) , NOISE 등의 영향이 없음 |
| • |
분리형으로 배관공사가 간편함 |
| • |

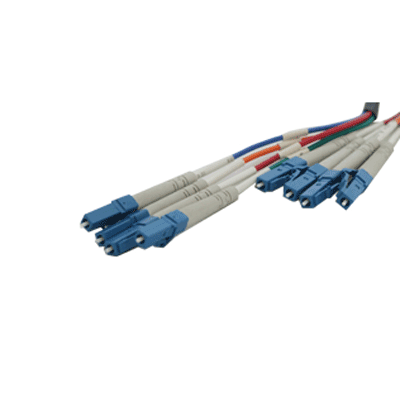

표준 LC 광커넥터 사용 , 수신부 (MONITOR) 에만 전원 (DC5V/1.0A) 사용 |
| • |
AUTO EDID 기능지원으로 간편하게 디스플레이의 EDID DATA를 호출하여 |
| |
TX모듈로 저장할 수 있음 | | |
| Application(적용분야) |
|
| • |
전시용 PDP 및 LCD 모니터의 연결 시스템 |
| • |
컴퓨터 와 디지털 프로젝터 연결 시스템 |
| • |
VIDEO WALL 및 대형 LED 전광판 |
| • |
의료 기기 , 항공기 등 EMI/EMC 문제되는 장소의 DISPLAY 기기 연결 시 |
| • |
AV 기기 (DVD 플레이어 , 셋탑박스 ) 와 HDTV 연결 시 |
| • |
홈시어터 및 HTPC 연결 시 | | |
|
| 시스템구성도 |
|
|
| |
|
| 제품정보 |
|
 |
신호 핀 배열 |
|
|
|
| • 송신 |
|
| NO |
분리신호 |
NO |
분리신호 |
NO |
분리신호 |
| 1 |
TMDS DATA 2- |
9 |
TMDS DATA 1- |
17 |
TMDS DATA 0- |
| 2 |
TMDS DATA 2+ |
10 |
TMDS DATA 1+ |
18 |
TMDS DATA 0+ |
| 3 |
TMDS DATA 2 SHIELD |
11 |
TMDS DATA 1 SHIELD |
19 |
TMDS DATA 0 SHIELD |
| 4 |
N. C |
12 |
N. C. |
20 |
N. C. |
| 5 |
N. C. |
13 |
N. C. |
21 |
N. C. |
| 6 |
N. C. |
14 |
POWER +5V |
22 |
TMDS CLOCK SHELD |
| 7 |
N. C. |
15 |
GROUND(+5V&HV SYNC.) |
23 |
TMDS CLOCK+ |
| 8 |
RESERVE |
16 |
HOT PLUG DETECT |
24 |
TMDS CLOCK- |
| NO |
분리신호 |
NO |
분리신호 |
NO |
분리신호 |
| 1 |
TMDS DATA 2- |
9 |
TMDS DATA 1- |
17 |
TMDS DATA 0- |
| 2 |
TMDS DATA 2+ |
10 |
TMDS DATA 1+ |
18 |
TMDS DATA 0+ |
| 3 |
TMDS DATA 2 SHIELD |
11 |
TMDS DATA 1 SHIELD |
19 |
TMDS DATA 0 SHIELD |
| 4 |
N. C |
12 |
N. C. |
20 |
N. C. |
| 5 |
N. C. |
13 |
N. C. |
21 |
N. C. |
| 6 |
DDC CLOCK |
14 |
N. C. |
22 |
TMDS CLOCK SHELD |
| 7 |
DDC DATA |
15 |
N. C. |
23 |
TMDS CLOCK+ |
| 8 |
RESERVE |
16 |
N. C. |
24 |
TMDS CLOCK- | | |
|
| 제품규격 |
|
| • |
DVI 데이터 전송 대역 : 1.65G bps(Single Link) |
| • |
지원 해상도 : VGA(640*480) ~ WUXGA(1920*1200) , 480i/p ~ 1080i/p |
| • |
송 수 신부 커넥터 : DVI-D 18pin PLUG |
| • |
광원 : 850 nm VCSEL |
| • |
소비전력 - 송신부 : 1.65 WATT , 수신부 : 2.48 WATT |
| • |
전원 : DC 5V / 1.0 A ADAPTER |
| • |
동작온도 : 0 ~ 50 도 , 보관온도 : -30 ~ 70 도 | | |
| |
| 외관치수(단위:mm) |
|
|
※ 연결시 주의점 : 반드시 Tx 와 Rx를 구분하여 연결해 주시기 바랍니다. | | | | |
|
|
|
|
|
|
 |
 |
